Co składa się na kanalizację zewnętrzną?

Instalacja kanalizacyjna zewnętrzna odpowiada za bezpieczne odprowadzanie ścieków z budynku do sieci kanalizacyjnej, szamba lub przydomowej oczyszczalni ścieków. Prawidłowo wykonana instalacja kanalizacyjna zapewnia skuteczny przepływ ścieków, ogranicza ryzyko awarii oraz chroni użytkowników przed nieprzyjemnymi zapachami. W praktyce instalacyjnej ogromne znaczenie mają odpowiednio dobrane rury kanalizacyjne, studzienki, rewizje oraz zachowanie odpowiedniego spadku. Dobrze zaprojektowana instalacja kanalizacji zewnętrznej wpływa na trwałość całego systemu kanalizacyjnego i ogranicza konieczności kosztownych napraw.

Z tego artykułu dowiesz się:

Czym jest kanalizacja zewnętrzna i jak działa
Najważniejsze elementy systemu kanalizacyjnego
Dobór rur, studzienek i rewizji
Prawidłowy montaż i odprowadzanie ścieków
Błędy oraz praktyczne wskazówki projektowe

Czym jest instalacja kanalizacyjna zewnętrzna

Instalacja kanalizacyjna stosowana przy domu jednorodzinnym odpowiada za odprowadzanie ścieków bytowo gospodarczych poza budynek. W skład instalacji wchodzą przewody, piony kanalizacyjne oraz poziome przewody odpływowe, które umożliwiają sprawny przepływ zanieczyszczeń pod wpływem własnego ciężaru. W układzie grawitacyjnym ścieki są odprowadzane bez użycia pomp, dlatego prawidłowy spadek rur ma ogromne znaczenie.

Kanalizacja zewnętrzna może być podłączona do sieci kanalizacyjnej, szamba albo przydomowej oczyszczalni ścieków. W zależności od rodzaju działki oraz warunków technicznych stosuje się różne rozwiązania instalacji kanalizacji zewnętrznej. Sieć kanalizacyjna zapewnia wygodę eksploatacji, natomiast zbiornik bezodpływowy lub system oczyszczalni stosowany jest tam, gdzie brak dostępu do sieci sanitarnej.

Z czego składa się instalacja kanalizacyjna

Wiele osób zastanawia się, z jakich elementów składa instalacja kanalizacyjna i jakie komponenty są niezbędne do prawidłowego działania systemu kanalizacyjnego. Najczęściej stosowane w kanalizacji zewnętrznej są rury kanalizacyjne wykonane z tworzywa sztucznego, studzienki, rewizje, przyłącza oraz odpowiednie kształtki.

Do podstawowych elementów należą:

rury kanalizacyjne o odpowiedniej średnicy,
przewody odpływowe,
studzienki kanalizacyjne,
rewizje kanalizacyjne,
podejścia kanalizacyjne,
zbiornik bezodpływowy lub elementy oczyszczalni.

W przypadku rur stosowanych poza budynkiem istotna jest odporność na zanieczyszczenia, szczelność połączeń oraz odporność na wpływem własnego ciężaru gruntu. W praktyce instalacyjnej można pomocniczo używać rur elastycznych, ale nie należy ich nadużywać ze względu na większe opory przepływu i ryzyko odkładania zanieczyszczeń.

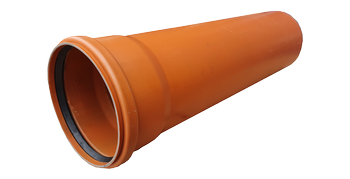

Rury kanalizacyjne – rodzaje i zastosowanie

Rury kanalizacyjne wykorzystywane w instalacji kanalizacji zewnętrznej najczęściej produkowane są z tworzywa sztucznego PVC-U. Materiał ten zapewnia wysoką szczelność, odporność na zanieczyszczenia oraz wieloletnią trwałość instalacji. W nowoczesnych rozwiązaniach stosuje się rury o klasie SN4 lub SN8.

Odpowiednia średnica rur wpływa na prawidłowy przepływ ścieków. W domu jednorodzinnym standardowa średnica przewodów wynosi najczęściej 110 mm lub 160 mm. Średnica dobierana jest w zależności od liczby urządzeń sanitarnych oraz długości przewodów.

Rury powinny być odporne na odprowadzanie ścieków przemysłowych oraz ścieków pochodzących z gospodarstw domowych. W instalacji wodno-kanalizacyjnej szczególnie ważne jest poprawne połączenie pionów kanalizacyjnych z poziomów kanalizacyjnych oraz pionowymi odcinki przewodów.

Jak dobrać materiał rur

Najczęściej wybierane są rury z tworzywa sztucznego, ponieważ gwarantują łatwy montaż i wysoką szczelność. Należy pamiętać, że w rurach układanych w gruncie ważna jest odporność na obciążenia oraz prawidłowe osadzenie przewodów. Dodatkowo uszczelki powinny zabezpieczać przewód przed przedostawaniem się wód opadowych.

Studzienki kanalizacyjne – do czego służą

Studzienki umożliwiają kontrolę systemu kanalizacyjnego oraz szybkie usuwanie zanieczyszczeń. W instalacji kanalizacyjnej montuje się je przy zmianach kierunku rur, zmianach średnicy oraz w miejscach połączenia przyłączeń z sieci.

W praktyce instalacyjnej studzienki są niezbędne do prawidłowego działania kanalizacji i umożliwiają kontrolowany przepływ ścieków. Ich zastosowanie ogranicza ryzyko awarii oraz powstawanie nieprzyjemnych zapachów.

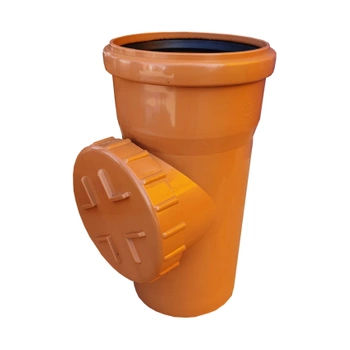

Rewizje kanalizacyjne – dlaczego są ważne

Rewizja kanalizacyjna pozwala na kontrolę przewodów oraz szybkie czyszczenie instalacji. Element ten montuje się najczęściej przy pionie oraz na dłuższych odcinkach przewodów odpływowych. Dzięki rewizji możliwe jest szybkie usunięcie zanieczyszczeń bez konieczności rozbierania instalacji.

Rewizje ograniczają ryzyko wyniku cofania ścieków do urządzeń sanitarnych znajdujących się na najniższej kondygnacji budynku. W budynku wielorodzinnym oraz domu jednorodzinnym ich montaż znacząco poprawia bezpieczeństwo systemu kanalizacyjnego.

Spadek rur kanalizacyjnych – jakie ma znaczenie

Prawidłowy przepływ ścieków zależy od odpowiedniego spadku przewodów. Zastosowanie kanalizacji grawitacyjnej wymaga, aby ścieki były odprowadzane pod wpływem własnego ciężaru. Zbyt mały spadek powoduje zaleganie zanieczyszczeń, a zbyt duży może prowadzić do podciśnienie oraz problemów z odpowietrzeniem pionów.

W praktyce instalacyjnej przyjmuje się, że odprowadzanie ścieków powinno odbywać się przy zachowaniu odpowiedniego spadku wynoszącego około 2%. Odpowiedniego spadku wymagają zarówno poziomów kanalizacyjnych, jak i przewód prowadzący do zbiornika lub odbiornika.

W przypadku terenów o niewielkich deniwelacjach konieczności zastosowania dodatkowych rozwiązań technicznych mogą zwiększyć koszt instalacji kanalizacji zewnętrznej.

Jak prawidłowo wykonać instalację kanalizacyjną

Instalacja kanalizacyjna wymaga dokładnego planowania. Na początku należy określić przebieg przewodów, miejsce posadowienia zbiornika oraz sposób podłączenia do sieci kanalizacyjnej lub oczyszczalni.

Planowanie i wykonanie wykopu

W pierwszym etapie wykonuje się wykop pod rury oraz przyłącze kanalizacyjne. Głębokość zależy od warunków gruntowych oraz rodzaju kanalizacji. Należy pamiętać o odpowiednim zabezpieczeniu rur przed przemarzaniem.

Montaż rur i przewodów

Kolejnym krokiem jest montaż rur oraz przewodów odpływowych. Każdy przewód powinien być ułożony z zachowaniem odpowiedniego spadku. W zależności od rodzaju gruntu stosuje się dodatkowe podsypki stabilizujące.

Kontrola szczelności instalacji

Po zakończeniu prac wykonuje się test szczelność całej instalacji. Kontroluje się przepływ ścieków, działanie pionów kanalizacyjnych oraz poprawne odprowadzenie ścieków do zbiornika lub sieci.

Najczęstsze błędy przy budowie kanalizacji

Jednym z najczęstszych błędów jest nieprawidłowa średnica rur. Zbyt mała średnica ogranicza przepływ i powoduje odkładanie zanieczyszczeń. Problemy pojawiają się również wtedy, gdy przewodów odpływowych nie zabezpieczono odpowiednio przed osiadaniem gruntu.

Częstym problemem jest także brak odpowietrzenia pionów oraz niewłaściwe podejścia kanalizacyjne prowadzące do urządzeń sanitarnych. Takie błędy skutkują nieprzyjemnymi zapachami i awariami instalacji sanitarnej.

W praktyce instalacyjnej różnica polega na jakości wykonania połączeń oraz poprawnym dopasowaniu elementów systemu kanalizacyjnego.

Jak dobrać średnicę rur kanalizacyjnych

Dobór średnica przewodów zależy od liczby urządzeń sanitarnych, długości przewodów oraz ilości ścieków. Dla umywalek i natrysków stosuje się mniejsze średnica, natomiast dla pionu głównego konieczne są większe wartości.

Przy projektowaniu bierze się pod uwagę także rodzaj kanalizacji oraz sposób, w jaki ścieki będą odprowadzane. W instalacjach obsługujących przybory sanitarne o dużym przepływ zaleca się stosowanie większych średnic rur.

Prawidłowo dobrana średnica wpływa na trwałość systemu kanalizacyjnego i ogranicza konieczność częstego czyszczenia przewodów.

Zewnętrzna instalacja kanalizacyjna a warunki gruntowe

Rodzaj gruntu ma ogromne znaczenie dla trwałości instalacji. W gruntach gliniastych odprowadzanie ścieków może być utrudnione, dlatego często stosuje się dodatkowe zabezpieczenia przewodów oraz zbiorników znajdujących się pod powierzchnią terenu.

W przypadku wysokiego poziomu wód gruntowych oczyszczalnie oraz szamba wymagają dodatkowego zakotwienia. Kanalizacja bytowa powinna zostać skierowana do odpowiednio zabezpieczonego zbiornika lub do sieci deszczowej wyłącznie wtedy, gdy pozwalają na to przepisy.

W zależności od warunków gruntowych stosuje się różne rozwiązania instalacji sanitarnej i różne typy przewodów.

Na co zwrócić uwagę przy projektowaniu kanalizacji

Projekt instalacji powinien uwzględniać lokalizację budynku, przebieg sieci oraz rodzaj odbiornika ścieków. W domu jednorodzinnym bardzo ważne jest odpowiednie rozmieszczenie pionów oraz połączenie ich z poziomymi odcinkami instalacji. Pionowe odcinki powinny być prowadzone przez całą wysokość budynku.

Należy pamiętać o zachowaniu dostępu do rewizji oraz możliwości czyszczenia przewodów. Rury i piony warto prowadzić w bruzdach izolowanych otulinami, aby ograniczyć hałas i ułatwić estetyczne ukrycie instalacji. Dobrze zaprojektowana kanalizacja ogranicza konieczności napraw i poprawia komfort eksploatacji.

Jeżeli nie ma dostępu do sieci kanalizacyjnej, inwestor może zdecydować się na szamba lub system przydomowej oczyszczalni ścieków. Oczyszczalnie biologiczne są droższe, jednak ograniczają konieczności regularnego opróżniania zbiornika.

Szambo czy przydomowa oczyszczalnia ścieków - odprowadzanie ścieków

Wybór pomiędzy szambem, a systemem przydomowej oczyszczalni ścieków zależy od warunków działki oraz dostępności sieci. Szamba są tańsze w montażu i mogą być stosowane praktycznie na każdej działce. Koszt budowy przydomowej oczyszczalni ścieków w sprzyjających warunkach gruntowych wynosi od 6000 do 7000 zł, a w trudniejszych warunkach może wzrosnąć nawet do 14000 zł.

Oczyszczalnie wymagają większej przestrzeni, ale zapewniają niższe koszty eksploatacji. Ścieki są tam skutecznie oczyszczane i mogą zostać odprowadzane do gruntu zgodnie z obowiązującymi przepisami.

W obu przypadkach bardzo ważna jest szczelność zbiornika, odpowiedni przepływ ścieków oraz prawidłowe odprowadzenie ścieków z urządzeń sanitarnych i przybory sanitarne.
