Jakie średnice rur stosuje się w instalacjach centralnego ogrzewania?

Jedną z kluczowych decyzji podczas budowy lub modernizacji instalacji centralnego ogrzewania jest wybór odpowiednich średnic rur. Do dyspozycji są przekroje 16 mm, 20 mm, 25 mm, 32 mm, a w większych układach nawet 40 mm czy 50 mm. Różnice na pierwszy rzut oka mogą wydawać się niewielkie, ale w praktyce wpływają na pracę całego systemu: od sprawności pomp, przez szybkość nagrzewania pomieszczeń, aż po koszty ogrzewania. Czy jednak wiesz, co dokładnie zmienia się w instalacji w zależności od tego, jaką średnicę wybierzesz? I dlaczego ta decyzja ma większe znaczenie, niż się wydaje?

W tym artykule rozwiewamy wszystkie wątpliwości. Krok po kroku pokazujemy, kiedy i dlaczego stosuje się konkretne średnice rur, od czego ten wybór zależy i jak uniknąć błędów, które mogą kosztować więcej, niż sądzisz.

Jeśli po lekturze tego artykułu będziesz chciał przejść od teorii do działania, znajdziesz u nas wszystko, czego potrzebujesz do stworzenia wydajnej i trwałej instalacji centralnego ogrzewania. Wszystkie niezbędne elementy do budowy instalacji centralnego ogrzewania znajdziesz w naszej kategorii Hydraulika – to właśnie tam dostępne są rury PE-RT, kształtki PP, zawory, szafki CO, rozdzielacze, a także narzędzia i akcesoria do łączenia oraz uszczelniania systemów grzewczych. Asortyment dobraliśmy tak, aby zarówno instalatorzy, jak i osoby modernizujące ogrzewanie we własnym zakresie, mogły zaopatrzyć się kompleksowo i bez zbędnych kompromisów.

• Dlaczego średnica rur ma znaczenie w instalacjach centralnego ogrzewania?
• Najczęściej stosowane średnice rur w domowych instalacjach grzewczych
• Jak dobrać średnicę rur do konkretnego układu instalacji?
• Układ trójnikowy ogrzewania centralnego – co to jest i jakie rury się w nim stosuje?
• Układ rozdzielaczowy – jak działa i jakie średnice są stosowane?
• A co z instalacjami pionowymi?
• Materiał rur a ich średnica – co trzeba wiedzieć?
• Rury stalowe – grube ścianki, mniejszy przepływ
• Rury miedziane – cienkie ścianki, wysoka przewodność
• Rury PEX – elastyczne i najczęściej wybierane
• Rury PP – tanie, ale bardzo grubościenne
• Jaką średnicę rur wybrać do ogrzewania podłogowego?
• Postaw na sprawdzone rozwiązania z Epicentra

Dlaczego średnica rur ma znaczenie w instalacjach centralnego ogrzewania?

W każdej instalacji centralnego ogrzewania średnica rur pełni kluczową rolę – nie tylko techniczną, ale i ekonomiczną. To od niej w dużej mierze zależy, czy system będzie działał sprawnie, czy pojawią się w nim straty, hałasy, spadki ciśnienia albo problemy z równomiernym ogrzewaniem pomieszczeń.

• Zbyt małe przekroje mogą ograniczać przepływ czynnika grzewczego, powodując przeciążenie pompy i miejscowe niedogrzanie grzejników.

• Z kolei przewymiarowane rury zwiększają koszt materiałów i mogą prowadzić do wolniejszego nagrzewania instalacji.

Dobór średnicy rur nie jest przypadkowy – musi być dostosowany do długości obiegów, mocy grzewczej poszczególnych odbiorników i rodzaju systemu. Źle dobrana średnica zaburza poprawną pracę instalacji, powodując zawirowania przepływu lub jego nadmierne ograniczenie, co przekłada się na nierównomierny rozdział ciepła w budynku. Dodatkowo nieprawidłowo dobrane rury zwiększają straty ciepła w instalacji, co odbija się nie tylko na komforcie użytkowników, ale też na rachunkach za ogrzewanie.

Warto pamiętać, że ciśnienie w instalacji jest ściśle powiązane z oporami przepływu – a te rosną wykładniczo przy zbyt małych średnicach. Dlatego przy projektowaniu systemu CO niezbędna jest znajomość zasad hydrauliki i parametrów technicznych urządzeń grzewczych. Dopiero na tej podstawie można świadomie wybrać średnice rur do centralnego ogrzewania, które zapewnią optymalny przepływ, stabilną pracę układu i długą żywotność całej instalacji.

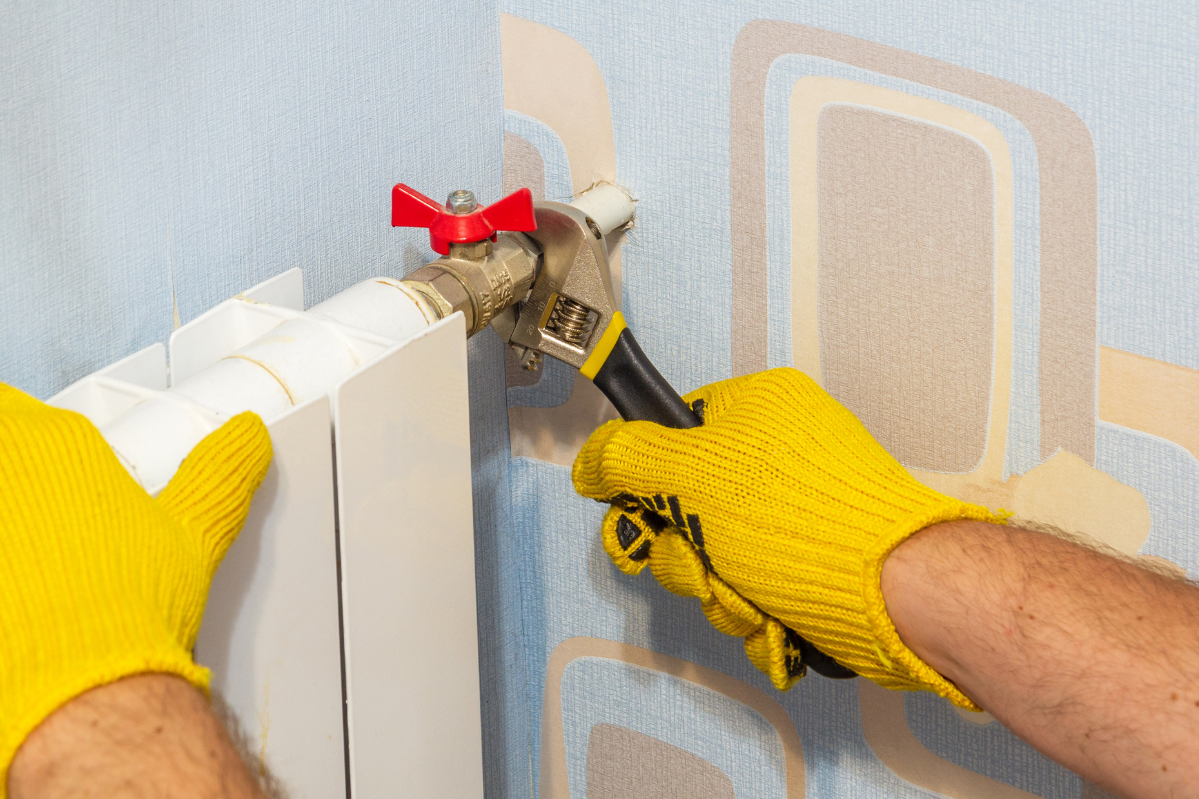

Najczęściej stosowane średnice rur w domowych instalacjach grzewczych

W domowych instalacjach grzewczych nie ma jednego uniwersalnego rozwiązania – średnice rur grzewczych dobiera się w zależności od miejsca ich zastosowania, mocy cieplnej systemu oraz długości poszczególnych odcinków. Najczęściej spotykane przekroje to: 16 mm, 20 mm, 25 mm oraz 32 mm. W większych obiektach stosuje się również średnice 40 mm lub 50 mm, ale są one rzadziej używane w budownictwie jednorodzinnym.

Dla podejść do grzejników najczęściej stosowana jest średnica rury do grzejników 16 mm lub 20 mm – zapewnia to odpowiedni przepływ przy stosunkowo kompaktowych odległościach i niskim zapotrzebowaniu cieplnym pojedynczego pomieszczenia. W przypadku głównych przewodów rozprowadzających ciepło od źródła (np. kotła, pompy ciepła, rozdzielacza), popularnym wyborem są rury o średnicy 25 mm lub 32 mm, które pozwalają obsłużyć większe natężenie przepływu, szczególnie w układach z wieloma odbiornikami.

Coraz częściej wybierane są rury PEX do ogrzewania, zwłaszcza w przypadku systemów opartych na rozdzielaczach. Ich elastyczność, odporność na wysoką temperaturę i łatwość montażu sprawiają, że świetnie sprawdzają się zarówno w instalacjach grzejnikowych, jak i podłogowych. Warto przy tym pamiętać, że nawet w obrębie jednej instalacji może być zastosowana więcej niż jedna średnica rury CO, zależnie od konkretnej funkcji danego odcinka instalacji.

Jaka średnica rur do centralnego ogrzewania będzie odpowiednia w Twoim przypadku? To zależy od wielu czynników – od zapotrzebowania cieplnego budynku, przez liczbę grzejników, po długość przewodów i rodzaj układu. W kolejnych częściach artykułu pokażemy, jak dobrać przekroje rur do konkretnego systemu, by uniknąć błędów i zapewnić instalacji optymalną wydajność.

Jak dobrać średnicę rur do konkretnego układu instalacji?

W instalacjach centralnego ogrzewania dobór średnicy rur zależy przede wszystkim od typu układu, jaki będzie zastosowany. W domach jednorodzinnych spotyka się głównie dwa rozwiązania: układ trójnikowy i układ rozdzielaczowy. Każdy z nich działa inaczej, dlatego dobiera się do nich inne średnice rur.

Układ trójnikowy ogrzewania centralnego – co to jest i jakie rury się w nim stosuje?

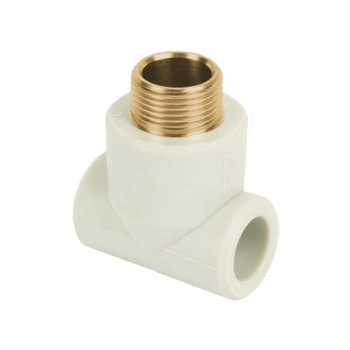

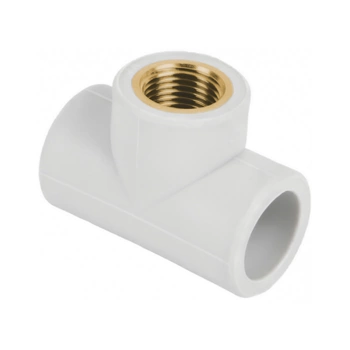

W układzie trójnikowym jedna główna rura prowadzi wodę grzewczą od kotła (lub pompy ciepła) przez kolejne grzejniki. Przy każdym grzejniku rura się rozgałęzia – właśnie przy pomocy trójników – i odprowadza wodę do konkretnego odbiornika (czyli grzejnika), a następnie wraca do głównego przewodu powrotnego.

W takim układzie:

• rura główna (zasilająca i powrotna) musi mieć większą średnicę, bo przepływa przez nią woda dla kilku grzejników jednocześnie – najczęściej stosuje się tu rury o średnicy 25 mm lub 32 mm,

• Dalej, w miarę jak woda „oddaje” ciepło kolejnym grzejnikom, można stosować coraz mniejsze średnice: 25 mm, następnie 20 mm, a w podejściach do pojedynczych grzejników – nawet 16 mm, bo każdy kolejny odcinek obsługuje coraz mniejszą liczbę odbiorników.

Dzieje się tak dlatego, że im dalej od źródła ciepła, tym mniej wody musi przepływać przez rurę – część ciepła została już „oddana” przez wcześniejsze grzejniki. Skoro przepływ stopniowo maleje, to średnice rur również mogą być coraz mniejsze, bo nie ma potrzeby transportowania dużej ilości wody przez cały odcinek instalacji.

Przykład:
Jeśli masz kocioł gazowy, który zasila 6 grzejników rozmieszczonych w różnych częściach domu, to rura od kotła do pierwszego rozgałęzienia powinna mieć średnicę 32 mm. Dalej, w miarę jak z instalacji „odpina się” ciepło (czyli grzejniki), można stosować 25 mm, a następnie 20 mm. Do ostatniego grzejnika wystarczy podejście 16 mm.

Układ rozdzielaczowy – jak działa i jakie średnice są stosowane?

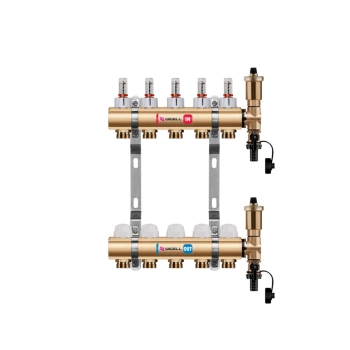

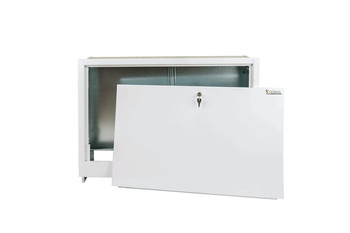

W układzie rozdzielaczowym woda z kotła (lub innego źródła ciepła) trafia najpierw do rozdzielacza – czyli skrzynki z zaworami, z której wychodzą osobne przewody do każdego grzejnika lub pętli ogrzewania podłogowego. Oznacza to, że każdy odbiornik ma swoją oddzielną parę rur: zasilającą i powrotną, co znacznie ułatwia sterowanie temperaturą w poszczególnych pomieszczeniach i równoważenie całej instalacji.

W tym przypadku:

• Główna rura zasilająca i powrotna, prowadząca od kotła do rozdzielacza, ma zazwyczaj średnicę 25 mm lub 32 mm – w zależności od tego, ile grzejników lub pętli będzie zasilanych z rozdzielacza.

• Rury od rozdzielacza do grzejników mają najczęściej średnicę 16 mm, a w przypadku większych odległości lub grzejników o dużej mocy – 20 mm.

Przykład:
Jeśli masz 5 pomieszczeń, a w każdym z nich znajduje się jeden grzejnik, to z rozdzielacza wyprowadza się 5 niezależnych obwodów z rurami 16 mm. Cała główna linia od kotła do rozdzielacza może mieć 25 mm, a przy większej liczbie grzejników – nawet 32 mm.

A co z instalacjami pionowymi?

Jeśli instalacja jest rozprowadzana w pionie (np. w domach piętrowych), rury pionowe, które rozprowadzają wodę między kondygnacjami, powinny być odpowiednio grubsze, najczęściej 25 mm lub 32 mm, by nie powodować spadków ciśnienia.

---

Podsumowując:

Odcinek instalacji	Zalecana średnica rur
Główne rury w układzie trójnikowym	25–32 mm
Podejścia do grzejników w układzie trójnikowym	16–20 mm
Rury zasilające rozdzielacz	25–32 mm
Obwody od rozdzielacza do grzejników	16–20 mm
Piony (między piętrami)	25–32 mm

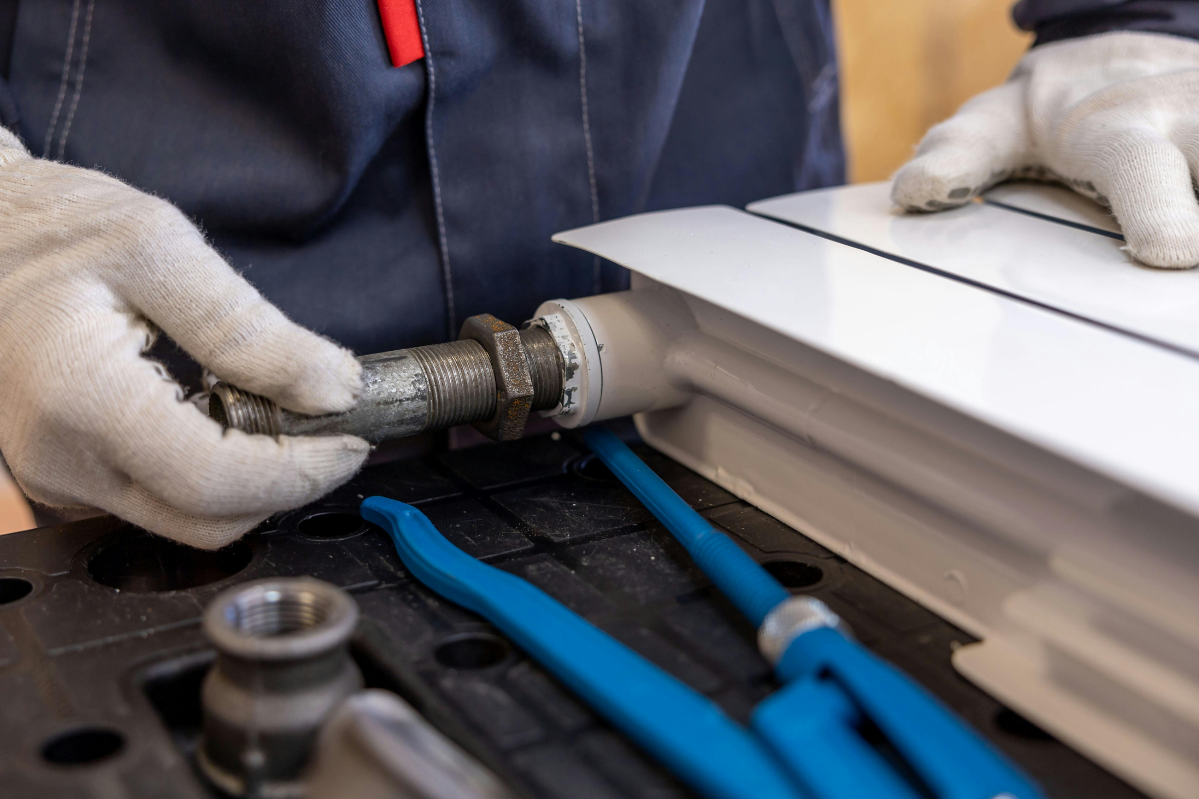

Materiał rur a ich średnica – co trzeba wiedzieć?

W poprzednich częściach artykułu wielokrotnie posługiwaliśmy się takimi średnicami rur jak 16 mm, 20 mm, 25 mm czy 32 mm. Warto jednak zaznaczyć, że dotyczyły one rur z tworzyw sztucznych, przede wszystkim PEX i PP, które są najczęściej wykorzystywane w nowoczesnych instalacjach centralnego ogrzewania. W ich przypadku podawana średnica to zawsze średnica zewnętrzna – czyli ta, którą znajdziesz na opakowaniu lub oznaczeniu rury.

Ale uwaga: to nie średnica zewnętrzna decyduje o rzeczywistym przepływie wody, a właśnie średnica wewnętrzna, czyli tzw. światło rury. I tutaj kluczową rolę odgrywa materiał, z jakiego wykonana jest rura, ponieważ różne materiały mają różną grubość ścianek.

Dlatego wybierając rury do instalacji CO, nie wystarczy kierować się samą wartością „milimetrową” – trzeba wiedzieć, z jakiego materiału są wykonane, bo dwa produkty o tej samej średnicy zewnętrznej mogą mieć zupełnie inne parametry przepływu.

Rury stalowe – grube ścianki, mniejszy przepływ

Kiedyś najpopularniejsze, dziś stosowane raczej w modernizacjach starych systemów lub w przemyśle. Rury stalowe mają grubą ściankę, co sprawia, że ich średnica wewnętrzna jest znacznie mniejsza niż zewnętrzna. Przykład: rura ¾ cala ma zewnętrzną średnicę około 26,7 mm, ale światło rury to tylko ok. 20 mm, a czasem mniej – w zależności od klasy rury.

Rury miedziane – cienkie ścianki, wysoka przewodność

Rury miedziane do CO cechują się stosunkowo cienką ścianką, co pozwala osiągnąć dużą średnicę wewnętrzną nawet przy mniejszych wymiarach zewnętrznych. To sprawia, że są bardzo wydajne pod względem przepływu. Miedź dobrze przewodzi ciepło i świetnie nadaje się do układów o precyzyjnie dobranych parametrach. Wymaga jednak doświadczenia przy montażu i jest znacznie droższa niż tworzywa.

Rury PEX – elastyczne i najczęściej wybierane

Rury PEX (PE-RT/PEX-AL/PEX) to obecnie standard w instalacjach grzewczych, szczególnie w układach rozdzielaczowych. Są odporne na korozję, łatwe w montażu i elastyczne. Mają jednak dość grubą ściankę: dla rury o średnicy zewnętrznej 20 mm średnica wewnętrzna to zaledwie około 13–14 mm. Dlatego przy projektowaniu trzeba mieć świadomość, że mimo pozornej „grubości”, rzeczywista przestrzeń dla wody może być ograniczona.

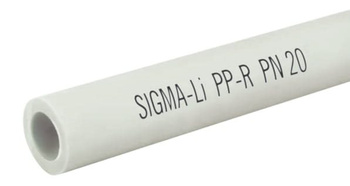

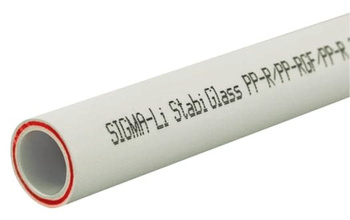

Rury PP – tanie, ale bardzo grubościenne

Rury polipropylenowe (PP) cieszą się popularnością ze względu na niską cenę i łatwość spawania. Jednak mają one najgrubsze ścianki ze wszystkich popularnych materiałów. Przykładowo: rura o średnicy zewnętrznej 25 mm może mieć tylko 16 mm średnicy wewnętrznej. Oznacza to, że przy takim samym wyglądzie zewnętrznym, rurą PEX może przepłynąć więcej wody niż rurą PP. To szczególnie ważne w instalacjach, gdzie liczy się maksymalna wydajność przy ograniczonej przestrzeni.

Reasumując:

Wszystkie średnice, które podawaliśmy wcześniej w artykule, odnoszą się do rur PEX i PP, czyli typowych dla nowoczesnych systemów ogrzewania. Jeśli jednak planujesz użyć rur miedzianych lub stalowych, nie możesz bezpośrednio przełożyć tych samych wartości – różnice w średnicy wewnętrznej mogą oznaczać, że rura "25 mm" z jednego materiału ma zupełnie inne możliwości przepływu niż "25 mm" z innego. Dlatego średnica wewnętrzna zawsze powinna być punktem odniesienia w projektowaniu instalacji, nawet jeśli w sklepach operujemy wartością zewnętrzną.

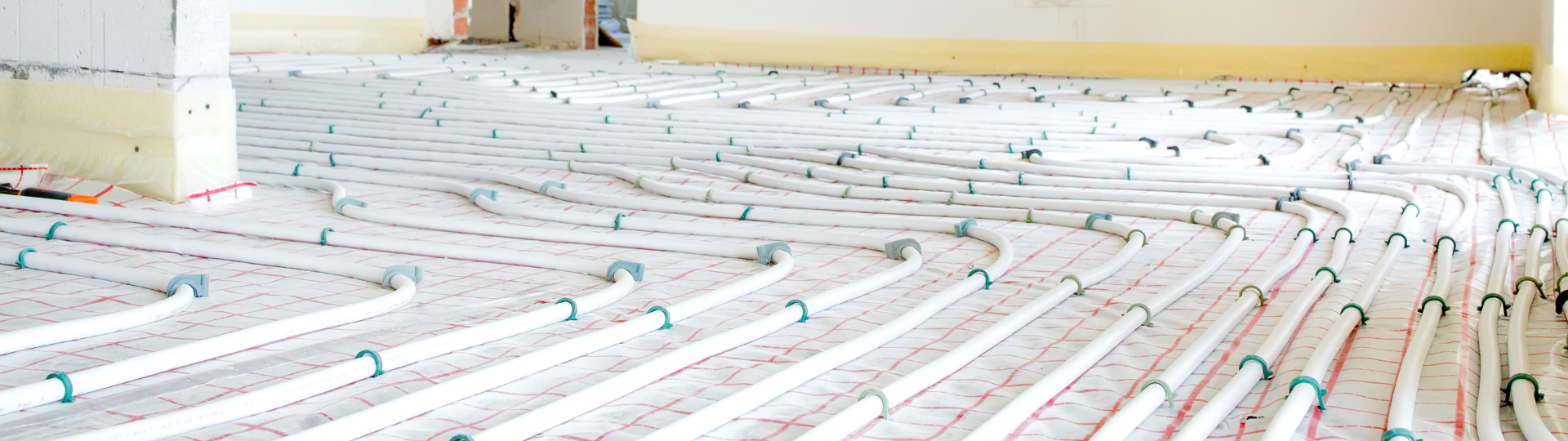

Jaką średnicę rur wybrać do ogrzewania podłogowego?

W przypadku ogrzewania podłogowego obowiązują inne zasady niż przy klasycznych instalacjach grzejnikowych. Wynika to przede wszystkim z charakteru działania całego systemu – tutaj nie chodzi o szybkie podanie dużej ilości gorącej wody do jednego punktu (jak grzejnik), ale o równomierne rozprowadzenie ciepła na dużej powierzchni.

Z tego powodu do podłogówki stosuje się zwykle rury o średnicy 16 mm, rzadziej 17 lub 20 mm – i to nawet wtedy, gdy dom jest duży. Liczy się tu bowiem nie przepływ jednostkowy, ale długość pętli grzewczej i opór hydrauliczny. Mniejsze średnice pozwalają łatwiej układać rury w gęstej siatce, a cały układ pracuje efektywnie przy niższej temperaturze zasilania, zwykle 30–40°C.

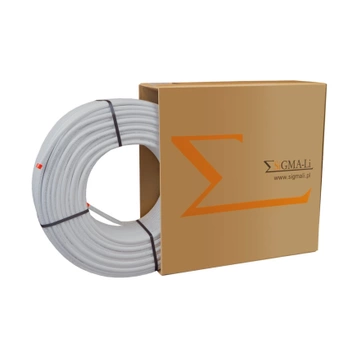

Najczęściej wybierane są rury PE-RT, a w szczególności wariant PE-RT/AL/PE-RT – czyli rura wielowarstwowa z wkładką aluminiową, która zapewnia odporność na odkształcenia i lepszą pamięć kształtu. Więcej na ten temat możesz dowiedzieć się z naszego artykułu „Co warto wiedzieć o podłogowym ogrzewaniu wodnym?”.

Warto również pamiętać, że każda pętla ogrzewania podłogowego nie powinna przekraczać ok. 100 metrów długości, a jej średnica musi być dostosowana do planowanej długości oraz rodzaju pompy obiegowej. Przy dobrze zaprojektowanym systemie nawet przy użyciu cienkich rur osiągniesz wysoki komfort cieplny i niskie zużycie energii.
