Montaż rur drenarskich – jak prawidłowo zaplanować i wykonać system drenażu?

System drenażowy odgrywa kluczową rolę w ochronie gruntów i fundamentów przed nadmiernym zawilgoceniem, zapobiegając problemom takim jak erozja gleby czy uszkodzenia konstrukcji budynków. Aby drenaż działał skutecznie przez wiele lat, niezbędne jest dokładne zaplanowanie każdego etapu – od wyboru odpowiednich rur, przez precyzyjne wytyczenie trasy, aż po prawidłowy montaż i testowanie systemu. W tym artykule przedstawiamy szczegółowe wskazówki, które krok po kroku pomogą Ci zaprojektować i wykonać wydajny system drenażowy, uwzględniając zarówno aspekty techniczne, jak i praktyczne porady.

W naszym sklepie znajdziesz szeroką ofertę rur drenarskich, kształtek i akcesoriów, które spełnią wymagania nawet najbardziej wymagających projektów. Dzięki naszym produktom możesz stworzyć trwały i efektywny system drenażowy, dopasowany do specyfiki Twojego terenu. Zachęcamy do zapoznania się z naszą kategorią produktową Drenaż i wyboru produktów najwyższej jakości.

Życzymy przyjemnej lektury oraz satysfakcji z realizacji Twojego projektu!

Typy rur drenarskich – Jakie rury wybrać do systemu drenażowego?

Zanim przejdziemy do szczegółowego wyjaśnienia, jak krok po kroku przeprowadzić instalację systemu drenażowego, warto najpierw zastanowić się nad wyborem odpowiedniego typu rur. Dobór właściwego materiału ma kluczowe znaczenie dla trwałości, efektywności i niezawodności całego systemu. Przyjrzyjmy się bliżej najczęściej stosowanym materiałom: PVC, PE i PP.

PVC (Polichlorek winylu)

Rury z PVC charakteryzują się wysoką sztywnością obwodową, co czyni je odpornymi na odkształcenia pod wpływem obciążeń zewnętrznych. Standardowo dostępne są w klasach sztywności SN4 (≥ 4 kN/m²) i SN8 (≥ 8 kN/m²), co pozwala na ich zastosowanie w różnych warunkach gruntowych. Ich odporność mechaniczna jest doskonale wyważona – choć istnieją bardziej odporne materiały, rury PVC w zdecydowanej większości przypadków zapewniają wystarczającą trwałość i niezawodność

Dzięki gładkim powierzchniom wewnętrznym, rury PVC zapewniają niski opór przepływu, minimalizując ryzyko osadzania się zanieczyszczeń. Są również odporne na działanie wielu substancji chemicznych, co sprawia, że doskonale sprawdzają się w systemach drenażowych.

PE (Polietylen)

Rury z PE cechują się elastycznością, co pozwala im lepiej znosić obciążenia dynamiczne i ruchy gruntu. Są odporne na niskie temperatury, zachowując swoje właściwości nawet przy -20°C. Jednakże, ze względu na mniejszą sztywność obwodową w porównaniu z PVC, mogą wymagać dodatkowego zabezpieczenia w miejscach narażonych na duże obciążenia.

PP (Polipropylen)

Rury z PP wyróżniają się najwyższą wytrzymałością mechaniczną spośród omawianych materiałów – PVC i PE. Dzięki temu doskonale sprawdzają się w miejscach, gdzie system drenażowy narażony jest na duże obciążenia, takie jak tereny przemysłowe czy grunty o wysokim stopniu zagęszczenia. Ich odporność na szeroki zakres temperatur oraz działanie substancji chemicznych czyni je niezastąpionym rozwiązaniem w wymagających środowiskach.

Jednakże rury PP są droższe zarówno od PVC, jak i PE, co sprawia, że ich stosowanie powinno być starannie przemyślane i uzasadnione rzeczywistymi wymaganiami projektu. W standardowych warunkach gruntowych, gdzie ekstremalne obciążenia nie występują, rury PVC są w pełni wystarczającym i bardziej ekonomicznym wyborem. Z kolei PE lepiej sprawdza się w miejscach o dynamicznych ruchach gruntu. Rury PP należy wybierać w sytuacjach, gdzie ich wyjątkowe właściwości są rzeczywiście niezbędne, aby uniknąć niepotrzebnych kosztów.

Dobór odpowiedniej trasy dla rur drenarskich

Kiedy już wybierzemy typ rur, przychodzi czas na zaplanowanie ich trasy, co jest kluczowym etapem montażu systemu drenażowego. Odpowiednie rozplanowanie trasy pozwoli uniknąć problemów z odprowadzaniem wody, takich jak zastoje czy przeciążenie systemu. Ważnym elementem tego procesu jest także uwzględnienie studzienek rewizyjnych, które nie tylko ułatwiają konserwację, ale również pomagają w diagnozowaniu i rozwiązywaniu problemów. Precyzyjne zaplanowanie trasy i rozmieszczenie studzienek to podstawa skutecznego i długowiecznego systemu drenażowego. Źle dobrana trasa obniża efektywność systemu i generuje wysokie koszty związane z koniecznością przebudowy. Zmiana trasy w trakcie montażu wymaga dodatkowych prac ziemnych, dostosowania nachylenia terenu, a często także zakupu nowych materiałów, co znacząco zwiększa czas i koszty realizacji projektu.

• Wykorzystaj naturalne ukształtowanie terenu - Przyjrzyj się dokładnie ukształtowaniu terenu. Jeśli zauważysz naturalny spadek, zaplanuj trasę rur tak, aby go wykorzystać. Ułatwi to odprowadzanie wody i znacząco ograniczy potrzebę wykopywania głębokich rowów.
• Unikaj przeszkód terenowych i miejsc wymagających dużych prac ziemnych - Staraj się prowadzić trasę tak, aby omijała przeszkody, takie jak drzewa, skały, fundamenty budynków czy istniejące instalacje podziemne. Wybór prostszej i łatwiejszej do realizacji trasy pozwoli zaoszczędzić czas oraz zminimalizować koszty prac ziemnych.
• Dostosuj trasę do punktu odpływu - Trasa rur powinna prowadzić w stronę naturalnego punktu odpływu, takiego jak najniższe miejsce na działce, studnia chłonna lub rów melioracyjny. Wybór trasy zgodnej z kierunkiem spływu wody na działce zwiększy efektywność systemu.
• Zadbaj o minimalizację długości trasy - Im krótsza trasa, tym mniej materiałów i mniejszy wysiłek związany z kopaniem rowów. Planowanie prostszej i krótszej trasy może znacznie obniżyć koszty budowy systemu drenażowego.
• Uwzględnij łatwość konserwacji - Zadbaj o to, aby trasa była dostępna w razie potrzeby naprawy lub konserwacji systemu. Unikaj prowadzenia rur w miejscach, które mogą być trudne do wykopania lub wymagają usunięcia innych elementów infrastruktury.
• Przeanalizuj rodzaj gruntu - W terenach gliniastych lub lessowych, gdzie zamulenie jest bardziej prawdopodobne, warto zaplanować trasę tak, aby uwzględniała miejsca na dodatkowe studzienki rewizyjne.

Dzięki odpowiedniemu zaplanowaniu trasy, system drenażowy będzie działał sprawnie przez wiele lat, unikając problemów związanych z niewłaściwym odprowadzaniem wody lub kosztownymi naprawami.

Jak zaplanować miejsca na studzienki rewizyjne?

Planując trasę dla systemu drenażowego, nie można zapomnieć o odpowiednim zaplanowaniu miejsc na studzienki rewizyjne. Są one kluczowym elementem systemu, umożliwiającym jego regularną kontrolę, czyszczenie oraz naprawy. Odpowiednie rozmieszczenie studzienek rewizyjnych pozwala na szybkie uporanie się z ewentualnymi awariami, eliminując konieczność rozkopywania całego systemu. Ich brak w newralgicznych miejscach znacząco utrudnia konserwację i może prowadzić do czasochłonnych oraz kosztownych prac naprawczych.

Kiedy studzienki rewizyjne są szczególnie istotne?

• Na terenach gliniastych i lessowych – Grunty o niskiej przepuszczalności zwiększają ryzyko zamulenia rur, co wymaga częstszej inspekcji systemu.
• Na dużych odcinkach rur – Studzienki są szczególnie ważne w przypadku długich tras, gdzie ryzyko gromadzenia się osadów jest większe.
• Na załamaniach trasy rur – W miejscach zmiany kierunku trasy studzienki umożliwiają łatwy dostęp do problematycznych odcinków.
• W systemach o dużym spadku – Przyspieszony przepływ wody może prowadzić do osadzania się materiałów w rurach, co wymaga regularnej kontroli.

Gdzie i jak często umieszczać studzienki?

• Standardowe odległości – Zaleca się instalację studzienek co 20–50 metrów, w zależności od długości trasy i specyfiki terenu. Na bardziej niestabilnych gruntach odległości te mogą być krótsze.
• Punkty strategiczne – Studzienki powinny znajdować się na początku i końcu każdej linii drenarskiej, a także w miejscach, gdzie rury zmieniają kierunek.
• Łatwo dostępne miejsca – Zapewnij łatwy dostęp do studzienek, aby ich konserwacja była możliwa bez potrzeby usuwania innych elementów infrastruktury.

Jakie korzyści przynoszą studzienki rewizyjne?

• Ułatwienie czyszczenia i inspekcji – Dzięki studzienkom można szybko zidentyfikować i usunąć potencjalne blokady.
• Przedłużenie żywotności systemu – Regularna kontrola zapobiega gromadzeniu się osadów, co chroni system przed uszkodzeniami.

Starannie zaplanowane rozmieszczenie studzienek rewizyjnych to inwestycja, która zapewnia długowieczność i efektywność systemu drenażowego. Warto uwzględnić ich lokalizację już na etapie projektowania, ponieważ pozwala to lepiej oszacować koszty całego przedsięwzięcia, a także oszczędza czas, eliminując konieczność dodatkowego zamawiania studzienek, udawania się do sklepu i przerywania prac w trakcie realizacji projektu.

Przygotowanie podłoża i wykopu pod system drenażowy

Po dokładnym zaplanowaniu trasy rur drenarskich kolejnym krokiem jest odpowiednie przygotowanie podłoża i wykopu. To etap, który wymaga dużej precyzji, ponieważ od jakości przygotowanego gruntu zależy efektywność i trwałość całego systemu drenażowego.

Wykonanie wykopu

Wykop pod rury drenarskie powinien być wykonany zgodnie z wcześniej zaplanowaną trasą, uwzględniając wymagany spadek, który zazwyczaj wynosi od 0,5% do 1%. Głębokość wykopu zależy od specyfiki gruntu, rodzaju systemu i warunków terenowych, ale zazwyczaj wynosi od 50 cm do 1,5 m. Ważne jest, aby wykop był równy i miał odpowiednią szerokość, umożliwiającą ułożenie rur oraz warstw filtracyjnych.

Podczas pracy należy unikać zbytniego spulchniania dna wykopu, aby zachować jego stabilność. Jeśli grunt jest niestabilny, warto zastosować tymczasowe umocnienia bocznych ścian wykopu, szczególnie w przypadku głębszych instalacji.

Przygotowanie dna wykopu

Dno wykopu musi być odpowiednio wyrównane i oczyszczone z większych kamieni, korzeni oraz innych przeszkód, które mogłyby uszkodzić rury. Następnie należy przygotować warstwę nośną, którą najczęściej wykonuje się z dobrze przepuszczalnego żwiru o granulacji od 16 do 32 mm. Warstwa ta powinna mieć grubość od 10 do 20 cm, w zależności od rodzaju gruntu i obciążeń, na jakie będzie narażony system.

Układanie rur drenarskich

Rury drenarskie układa się na przygotowanej warstwie filtracyjnej, pamiętając o zachowaniu odpowiedniego spadku w kierunku odpływu. Perforacje rur powinny być skierowane ku dołowi, co pozwala na skuteczne zbieranie i odprowadzanie wody.

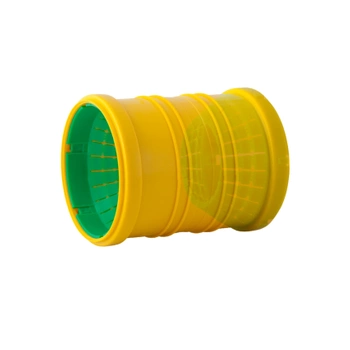

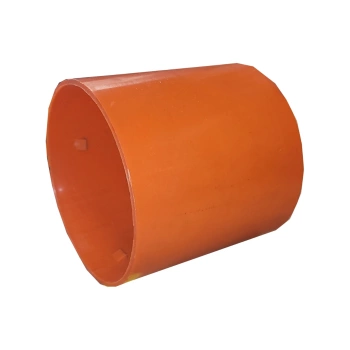

Podczas układania rur należy zadbać o stabilne ich ułożenie, aby uniknąć przesunięć podczas zasypywania wykopu. Rury łączy się przy użyciu dedykowanych złączek lub kielichów, co gwarantuje szczelność systemu

Zastosowanie warstw filtracyjnych i geowłókniny

Po ułożeniu rur drenarskich kluczowym krokiem jest zastosowanie odpowiednich warstw filtracyjnych, które zabezpieczą system przed zamuleniem i zapewnią jego trwałą efektywność.

Warstwa filtracyjna

Na ułożone rury należy nasypać kolejną warstwę żwiru o granulacji 16–32 mm. Ta warstwa filtracyjna pełni dwie funkcje:

1. Chroni rury przed wnikaniem drobnych cząstek gleby, które mogłyby zatkać perforacje.
2. Umożliwia swobodny przepływ wody w kierunku rur, dzięki wysokiej przepuszczalności materiału.

Grubość warstwy żwiru powinna wynosić około 10–20 cm nad rurami, w zależności od specyfiki projektu i rodzaju gruntu.

Geowłóknina

Aby dodatkowo zabezpieczyć system przed zamuleniem, na warstwę żwiru nakłada się geowłókninę, która działa jako bariera zatrzymująca drobne cząstki gleby, jednocześnie umożliwiając przepływ wody.

Geowłóknina powinna być odpowiednio przycięta i rozłożona na całej długości systemu, z zachowaniem zakładki na połączeniach (zwykle 10–15 cm). W terenach gliniastych lub lessowych, gdzie ryzyko zamulenia jest większe, zastosowanie geowłókniny jest szczególnie istotne.

Zasypywanie wykopu

Po zabezpieczeniu rur i warstwy filtracyjnej można przystąpić do zasypywania wykopu ziemią. Ważne, aby pierwsza warstwa zasypki była wykonana z gruntu o dobrej przepuszczalności, takiego jak piasek, aby dodatkowo wspierała przepływ wody. Dopiero kolejne warstwy mogą być wypełnione ziemią pochodzącą z wykopu.

Kluczowe zasady zasypywania rowu pod system dranażowy to:

• Ziemia powinna być zasypywana równomiernie, warstwa po warstwie, aby uniknąć przesunięć rur.
• Każdą warstwę należy delikatnie, ale równomiernie ubijać, aby zapewnić stabilność zasypki i uniknąć zapadania się gruntu w przyszłości. Ubijanie powinno być wykonywane przy użyciu lekkich narzędzi, takich jak ręczne ubijaki lub lekkie zagęszczarki, szczególnie w górnych warstwach wykopu. Siła ubijania powinna być wystarczająca, aby grunt był odpowiednio zagęszczony, ale jednocześnie na tyle delikatna, aby nie powodować przesunięć rur ani uszkodzeń w warstwach filtracyjnych.

  Zbyt słabe ubijanie może skutkować nierównomiernym osiadaniem gruntu, co z czasem prowadzi do zmniejszenia efektywności drenażu. Z kolei nadmierne zagęszczanie, szczególnie w pobliżu rur, może powodować osłabienie drenażu oraz w skrajnych przypadkach nawet deformację rur. Optymalnym rozwiązaniem jest zagęszczanie warstw o grubości 15–20 cm etapami, co pozwala na kontrolowanie procesu i zapewnienie równomiernego rozłożenia sił na całej długości systemu.

• Jeśli w systemie zainstalowano studzienki rewizyjne, należy upewnić się, że ich pokrywy pozostają na poziomie gruntu.

Testowanie systemu drenażowego – przed i po zakopaniu

Testowanie systemu drenażowego to kluczowy etap, który warto przeprowadzać zarówno przed, jak i po zakopaniu rowu. Dzięki temu można zidentyfikować potencjalne problemy na różnych etapach prac i uniknąć kosztownych poprawek. Poniżej przedstawiamy najlepsze praktyki dotyczące testowania systemu drenażowego, uwzględniając oba etapy.

Testy przed zakopaniem rowu

Przeprowadzanie testów przed zakopaniem pozwala upewnić się, że rury zostały prawidłowo ułożone i połączone, zanim system zostanie przykryty warstwą ziemi. Jest to najbardziej efektywne na etapie, gdy rury są już ułożone na warstwie filtracyjnej, ale przed nałożeniem geowłókniny i zasypaniem żwirem. Dzięki temu dostęp do rur jest łatwy, a ewentualne poprawki można wykonać bez dodatkowych prac ziemnych.

Jak przeprowadzać testy przed zakopaniem?

• Etap testowania:

  • Testy najlepiej przeprowadzać po ułożeniu rur na warstwie żwiru, ale przed nałożeniem geowłókniny. Na tym etapie rury są stabilne, a ich spadek został już ustalony.

• Zakres testów:

  • Testuj system co 20–30 metrów, w zależności od długości odcinków rur. Dzięki temu można zweryfikować, czy spływ wody jest widoczny i równomierny na każdym fragmencie.

• Sposób testowania:

  • Wprowadź wodę, najlepiej poprzez studzienki rewizyjne, do systemu i obserwuj, czy płynie swobodnie oraz wypływa na końcu odcinka. Sprawdź, czy woda nie zalega w żadnym miejscu, co mogłoby wskazywać na problemy ze spadkiem lub przeszkody w rurach. Jeśli zauważysz jakiekolwiek nieprawidłowości, skoryguj układ rur lub popraw spadek, zanim przystąpisz do dalszych prac.

• Kontrola szczelności połączeń:

  • Sprawdź, czy na łączeniach rur nie występują wycieki. W razie potrzeby popraw połączenia lub zastosuj dodatkowe uszczelnienia.

Testy po zakopaniu rowu

Ostateczne testowanie po zakopaniu rowu to standardowy krok, który ma na celu upewnienie się, że cały system działa prawidłowo w warunkach końcowych. Nawet jeśli testy przeprowadzono wcześniej, proces zasypywania może wprowadzić nowe problemy, takie jak przesunięcie rur spowodowane nierównomiernym zasypywaniem rowu, uszkodzenia mechaniczne wynikające z niewłaściwego użycia ciężkiego sprzętu, czy niewłaściwe ułożenie warstw filtracyjnych spowodowane niedostatecznym ubiciem lub przesunięciem materiałów podczas prac. Wszystkie te czynniki mogą wpłynąć na efektywność działania systemu, dlatego finalne testy są niezbędne.

Jak przeprowadzać testy po zakopaniu?

• Wprowadzenie wody:

  • Wprowadź wodę do systemu przez najbliższą studzienkę rewizyjną lub otwarty wlot do systemu drenażowego. Upewnij się, że woda przepływa swobodnie przez wszystkie odcinki rur.

• Obserwacja przepływu:

  • Podczas testowania systemu po zasypaniu rowów zwróć szczególną uwagę na poziom wody w każdej studzience rewizyjnej. Upewnij się, że poziomy wody są jednakowe w poszczególnych studzienkach, co wskazuje na równomierny przepływ w całym systemie. Jakiekolwiek niezgodności mogą sugerować problemy z nachyleniem rur, zatorami lub innymi nieprawidłowościami, które należy natychmiast skorygować.

• Kontrola końcowego odpływu:

  • Zwróć uwagę, czy woda wypływa równomiernie na końcu systemu, np. w studni chłonnej, rowie melioracyjnym czy zbiorniku retencyjnym.

Finalizacja prac

Po pomyślnym przetestowaniu systemu drenażowego można przystąpić do ostatecznego wyrównania terenu i uporządkowania miejsca pracy. Pamiętaj, aby dokładnie zanotować lokalizację studzienek rewizyjnych oraz trasy rur – te informacje mogą okazać się niezwykle przydatne w przyszłości, np. podczas konserwacji, modernizacji lub rozbudowy systemu.

Kończąc, ponownie zachęcamy do zapoznania się z naszą ofertą rur drenarskich oraz kształtek drenarskich w kategorii produktowej Drenaż na naszym sklepie. Znajdziesz tam produkty najwyższej jakości, które pomogą w stworzeniu trwałego i skutecznego systemu drenażowego.

Życzymy Ci powodzenia w realizacji projektu oraz satysfakcji z efektów!
